con interruptor de posición de platina, 8 puntos/mm (203 dpi), 58 mm

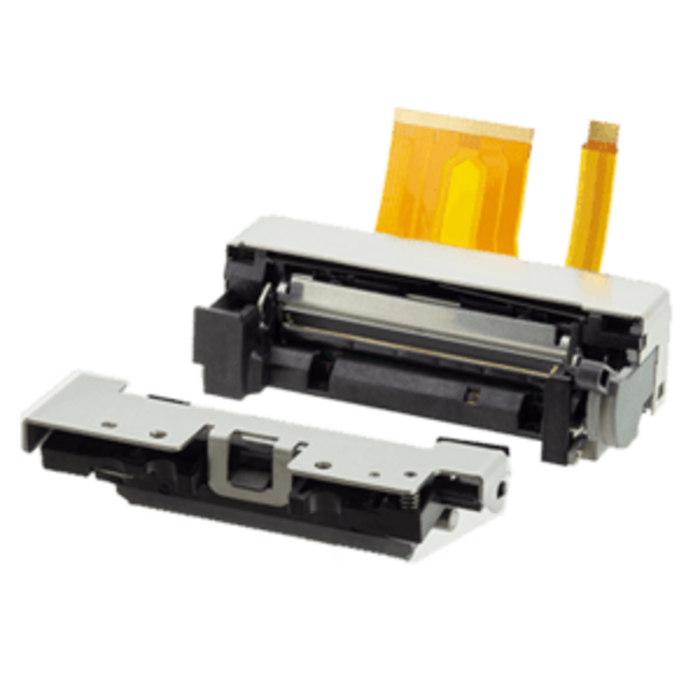

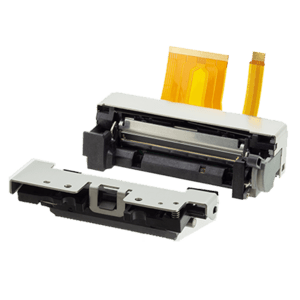

Seiko Instruments LTP01-245-12 mecanismo térmico OEM

El Seiko InstrumentsLTP01-245-12es un mecanismo de impresión térmica directa para integración por fabricantes en equipos compactos. No es una impresora de sobremesa completa: requiere electrónica de control, alimentación, diseño mecánico, carcasa y rollo de papel integrados por el desarrollador del sistema.

Características principales

• Mecanismo térmico lineal de 384 puntos por línea
• Resolución de 8 puntos/mm (203 dpi)
• Papel térmico de 58 mm y ancho de impresión de 48 mm
• Ruta de papel curvada y platina móvil para facilitar la carga
• Sensor de fin de papel mediante fotointerruptor
• Termistor para supervisar la temperatura del cabezal
• Interruptor mecánico integrado para detectar la posición de la platina
• Dimensiones aproximadas de 70,3 × 32,7 × 15,3 mm y peso de unos 44 g

Configuración exacta LTP01-245-12

La terminación-12identifica la versión con sensor mecánico de posición de la platina. El circuito externo debe supervisar conjuntamente este sensor y el sensor de papel para evitar activar el cabezal con la platina abierta o sin papel.

Velocidad y alimentación

La familia LTP01-245 admite hasta 75 mm/s bajo condiciones de accionamiento compatibles; la velocidad real depende de la tensión, el patrón térmico y el diseño del controlador. Requiere alimentaciones separadas para lógica y cabezal/motor dentro de los límites indicados por Seiko.

No incluido

No se incluyen placa controladora, interfaz USB/serie, fuente de alimentación, cableado, carcasa, soporte de rollo, cortador ni papel. La compatibilidad eléctrica y mecánica debe validarse con la referencia técnica LTP01-245-11/12/18 antes del diseño.

Aplicaciones OEM

Adecuado para instrumentos de medida, equipos médicos, terminales de pago, dispositivos portátiles y otros sistemas embebidos que necesiten impresión térmica compacta.

Especificaciones completas del producto

Mecanismo de impresión de instalación, térmica directa, resolución: 8 puntos/mm (203 dpi), ancho del soporte (máx.): 58 mm, ancho de impresión (máx.): 48 mm, velocidad (máx.): 25 mm/s

MPN: LTP01-245-12
